環形變壓器200VA鐵心是用優質冷軋硅鋼片無縫地卷制而成的變壓器。采用特殊的繞制方法，具有體積小、無磁場干擾等特點。廣泛應用在醫療、功放、大型打印機、家用小型穩壓器等設備內部。

環形變壓器200va,220V轉24V

環型變壓器的線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25%。

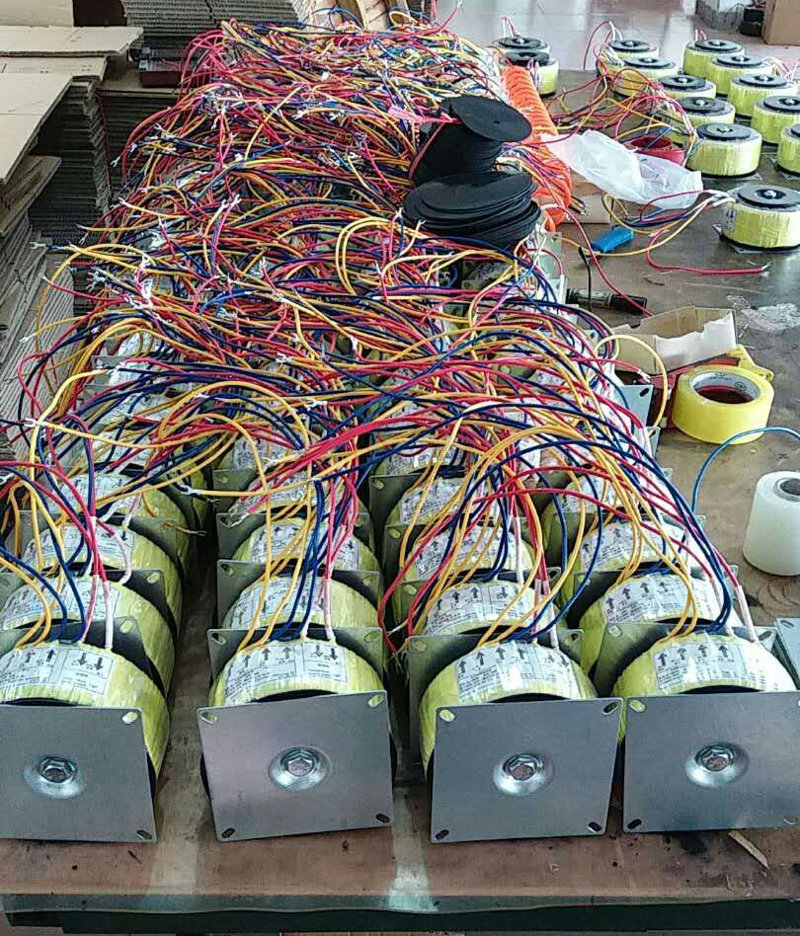

環形隔離變壓器組裝圖

環形變壓器的鐵心是用優質冷軋硅鋼片（片厚一般為0.35mm以下），無縫地卷制而成，這就使得它的鐵心性能優于傳統的疊片式鐵心。環形變壓器的線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25％，由此帶來了下述一系列的優點。

1）電效率高鐵心無氣隙，疊裝系數可高達95％

環形變壓器以上，鐵心磁導率可取1.5～1.8T（疊片式鐵心只能取1.2～1.4T），電效率高達95％以上，空載電流只有疊片式的10％。

2）外形尺寸小，重量輕環形變壓器比疊片式變壓器重量可以減輕一半，只要保持鐵心截面積相等，環形變壓器容易改變鐵心的長、寬、高比例，可以設計出符合要求的外形尺寸。

3）磁干擾較小環形變壓器鐵心沒有氣隙，繞組均勻地繞在環形的鐵心上，這種結構導致了漏磁小，電磁輻射也小，無需另加屏蔽都可以用到高靈敏度的電子設備上，例如應用在低電平放大器和醫療設備上。

4）振動噪聲較小鐵心沒有氣隙能減少鐵心感應振動的噪音，繞組均勻緊緊包住環形鐵心，有效地減小磁致伸縮引起的“嗡嗡”聲。

5）運行溫度低由于鐵損可以做到1.1W/kg，鐵損很小，鐵心溫升低，繞組在溫度較低的鐵心上散熱情況良好，所以變壓器溫升低。

6）容易安裝環形變壓器只有中心一個安裝螺桿，特別容易在電子設備中進行快速安裝與拆卸。

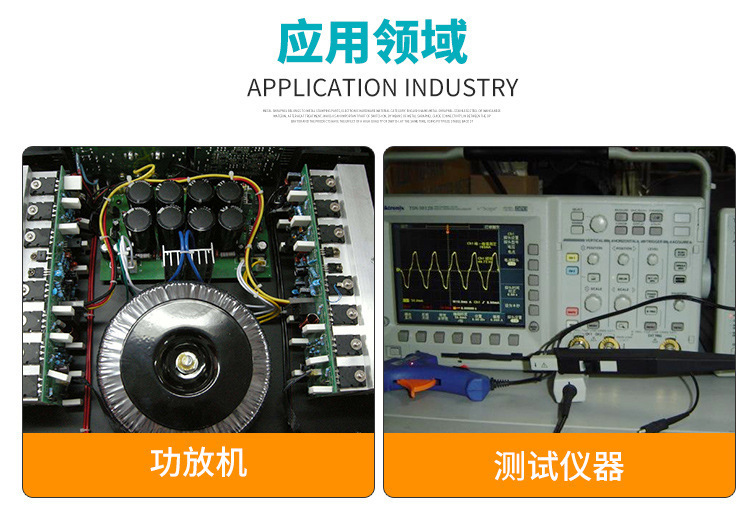

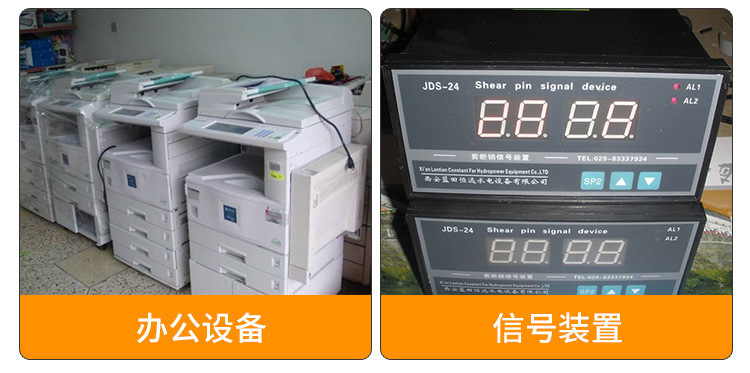

應用場合

1、電力設備、自動化控制設備；

2、家用小型交流穩壓器；
3、自耦減壓起動箱,專用電動機減壓。

周圍空氣溫度-30℃至+40℃，24小時的平均值不超過+35℃；超過+40℃時變壓器的負載能力下降，低于0℃以下時，變壓器的負載能力上升，負載功率可略超出額定功率。在-30℃的低溫環境并不影響環形變壓器的正常啟動和正常工作，低溫特性良好是環形變壓器的優勢。

環形變壓器目前對安裝地點海撥無要求。

周圍空氣濕度建議 大不超過90%，月平均濕度建議不超過75%。在濕度較高的環境中，建議使用防水型環形變壓器，防水變壓器防護等級達IP67級，浸泡水中仍可長期工作。
